헤비 듀티 스카치 요크 액추에이터는 일종의 각도 스트로크 피스톤 공압 액추에이터이며, 요크 타입 공압 액추에이터 설계는 섬세하고 컴팩트하고 견고하고 내구성이 뛰어나고 볼 밸브, 나비 밸브, 플러그 밸브 및 스위치 꺼짐 또는 조절 제어의 90 ° 각도에 적용 할 수있는 기타 밸브에 적합합니다.
1. 제품 소개
스카치 요크 액추에이터는 주로 밸브 작업을 자동화합니다. 그들은 선형 운동을 회전 운동으로 효율적으로 변환합니다. 기본 스카치 요크 메커니즘은 고정 요크 내에서 움직이는 슬라이딩 블록으로 구성됩니다. 슬라이딩 블록과 요크 사이의 이러한 상호 작용은 액추에이터 작동에 중요합니다. 피스톤이 움직일 때, 그것은 요크를 따라 슬라이딩 블록을 밀어 회전 운동을 만듭니다. 이 디자인은 부드럽고 제어 된 작동을 허용합니다.
2. 제품 매개 변수 (사양)
모델 : JHD 시리즈
스프링 엔드 출력 토크 : 424n.m -81421n.m
구조 : 스카치 요크
응용 프로그램 : 볼 밸브, 나비 밸브, 플러그 밸브 및 기타 밸브
공기 공급 압력 : 3-8 바
실린더 재료 : 탄소강
중앙 신체 재료 : 연성 철 또는 탄소강
공기 소스 제어 : 필터링 압축 공기를 통해 윤활유가 필요하지 않으므로 오일은 윤활 조건 하에서 NBR에 적합해야합니다.
적용 가능한 주변 온도 :
표준 -20 80 ~ 80 ℃
저온 -40 ~ 80 ℃
고온 -15 ~ ~ 150 ℃
플랜지 표준 : ISO 5211
뇌졸중 회전 : 90 ° (+/- 5 °)
서비스 수명 : EN 15714-3에 따르면
3. 제품 기능

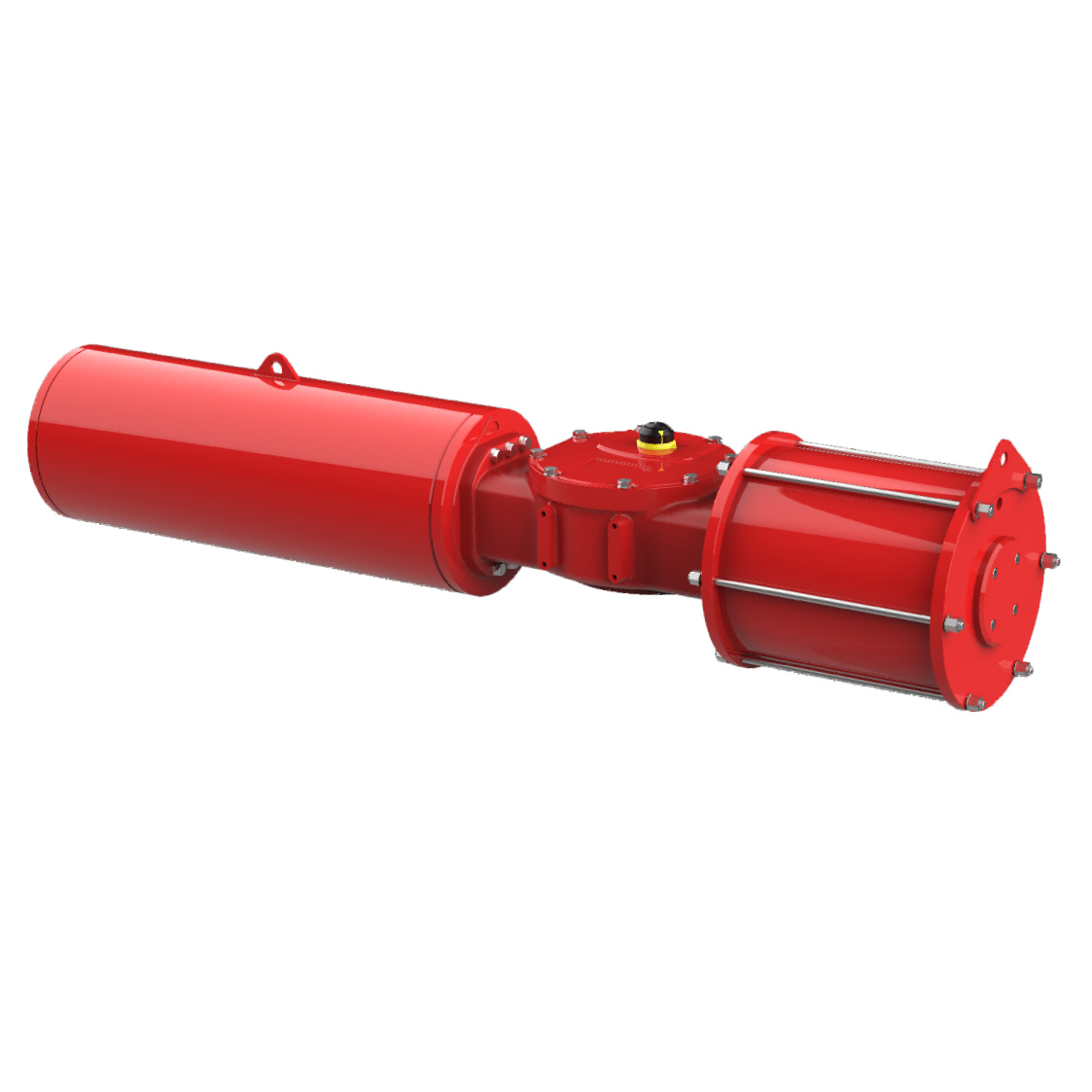

스카치 요크 공압 액추에이터 이중 작용 jhd2e0410ys는 다음과 같습니다.
● 구조 : 헤비 듀티 스카치 요크 스프링 리턴 유형.
● EN 15714-3에 따른 낮은 마찰, 긴 서비스 수명.
● 각도 스트로크 밸브, 볼 밸브, 나비 밸브, 플러그 밸브 및 기타 밸브에 적용됩니다.
● ISO 5211에 따라 플랜지 장착.
● 페인팅에 의한 고품질 연성 철 또는 탄소강 표면 코팅.
● 인증서 : ATEX, EAC, CE, SIL3, ISO9001 : 2015 인증서.
● 고급 제품, 우수한 품질, 완전한 인증 시스템.
● 공장의 모든 제품은 엄격한 테스트를 거치며 각 개인은 빠른 식별 및 완전한 추적 서비스를위한 추적 코드로 표시됩니다.
● 기능 모듈 식 : 공압 모듈 식, 스프링 모듈 식, 하우징 드라이브 모듈 식 등 모든 모듈을 서로 조립하고 교체 할 수 있습니다. 제품을 성능에서 더 안정적이고 유지 관리하기 쉽게 만듭니다.

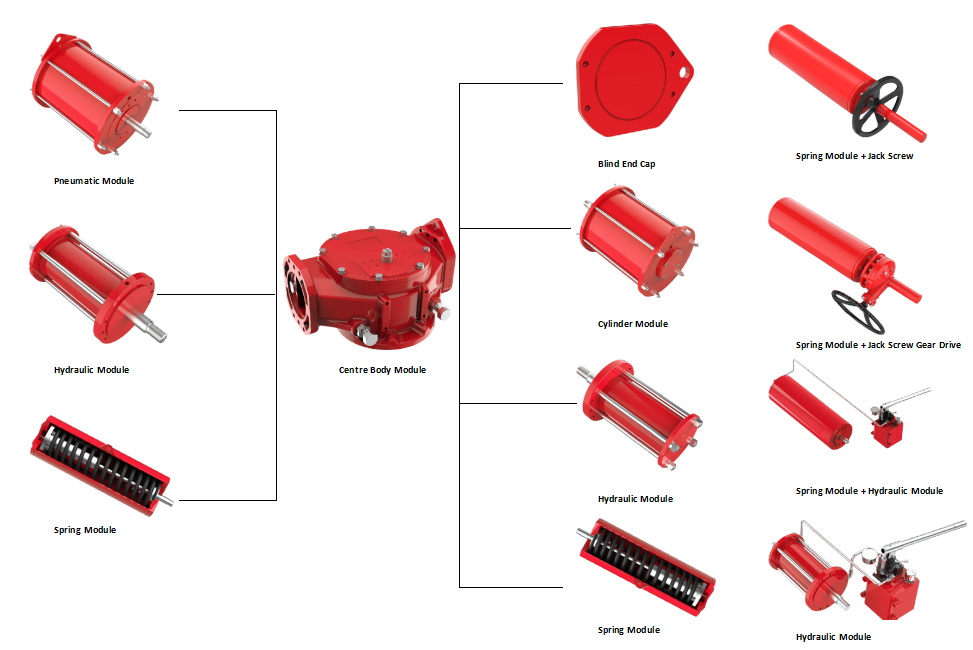

4. 모듈 옵션
FAQ
Q : 당신은 제조업체입니까, 거래 회사입니까?
A : 우리는 중국 잔즈 주 타이즈 제수에서 20 년 이상 공압 액추에이터 및 기어 운영자를 전문으로하는 제조업체입니다.
Q : 당신의 헤비 듀티 스카치 요크 액추에이터에 관심이 있다면 언제 당신의 견적을받을 수 있습니까?
A : 모든 문의는 24 시간 이내에 답변됩니다.
Q : 고객의 기술 도면에 따라 생산할 수 있습니까?
A : 그렇습니다. 개인화 된 사용자 정의 서비스를 제공합니다.
